schützen Wasserleitungen, Abwasser- und Heizungsleitungen vor dem Einfrieren und Aufplatzen. Sie haben sich neben Anwendungen in Produktions- und Industriebetrieben auch im privaten Einsatz bewährt. Die Heizbänder sind praktisch an jedem Rohr installierbar, um Frostschäden zu vermeiden oder bestimmte Temperaturen konstant zu halten. Sie werden vollautomatisch gesteuert und sind wartungsfrei.
Frostschutz auch in der Übergangszeit Es braucht nicht viel und schon frieren Wasserleitungen am Haus oder im Garten ein. Die Schäden können sehr teure Reparaturen oder gar Wasserschäden nach sich ziehen. Mit Rohrbegleitheizungen sind Sie auf der sicheren Seite, auch in der Übergangszeit im Herbst oder Frühjahr, wo plötzlich einsetzender Nachtfrost doch noch Schäden anrichten kann.
Welche Rohrbegleitheizung ist die Richtige? Die Rohrbegleitheizung ist für den Schutz von frostgefährdeten Wasserleitungen aus Metall oder Kunststoff konzipiert. Sie kann entweder dauerhaft betrieben werden, was z.B. in dauerhaft kalten Regionen Sinn macht oder in Verbindung mit einer Zeitschaltuhr oder aber ein Thermostat steuert die Rohrbegleitheizung.
Selbstregulierende Rohrbegleitheizung Die selbstregulierenden Rohrbegleitheizungen von ELKUME sind optimal geeignet, um ganzjährig einen sorgenfreien Frostschutz für Wasserleitungen sicherzustellen. Ein Thermostat, der an der kältesten, anzunehmenden Stelle der Leitung angebracht wird (z.B. der am weitesten von der Hauswand entfernte Punkt eines Wasserhahnes) ist fest in die Rohrbegleitheizung integriert und schaltet diese ein, sobald die Temperatur unter +5°C sinkt. So kann die Rohrbegleitheizung dauerhaft angeschlossen bleiben und es gibt keine bösen Überraschungen mehr bei plötzlich sinkenden Temperaturen. Der elektrische Energiebedarf wird selbständig auf ein notwendiges Minimum reduziert.
Ohne Aufwand schnell montiert Die Rohrbegleitheizungen werden lose mit leichten Biegungen, bevorzugt entlang der Unterseite des Rohres, angebracht. An Stellen mit erhöhtem Energiebedarf, wie z.B. an Ventilen, sorgen einige lose aufgebrachte Windungen der Rohrbegleitheizung für die erforderliche Wärme. Befestigt wird die Heizleitung mit Alu-Klebeband oder lose angebrachten temperaturbeständigen Kunststoffkabelbindern. Kunststoffrohre müssen vorher mit Aluminiumfolie umwickelt werden. Optional kann eine handelsübliche Wärmeisolationsschicht mit mindestens 20 mm Dicke angebracht werden. Sie garantiert nicht nur die Funktion der Heizleitung, sondern reduziert den Energiebedarf wesentlich. Jetzt nur noch einstecken und frostsicher sein.
Montage Selbstlimitierende Rohrbegleitheizungen
Zuerst werden die Anschlusspunkte festgelegtund die einzelnen Längen der zu beheizenden Rohre ermittelt sowie deren Rohrdurchmesser, Rohrmaterial und Dämmstärke. Anschließend werden Anschlüsse, T-Abzweige, X-Abzweige und die Anschlusstechnik der Rohrbegleitheizung bestimmt (fertig konfektioniert oder Schnellverschlusstechnik).
Das ELKUME Rohrbegleitheizbandwird in der Regel gestreckt am Rohr verlegt. Bei waagrecht verlaufenden Rohren wird Die Rohrbegleitheizung an der unteren Seite montiert (4- oder 8-Uhr-Position). An Rohrbögen wird die Rohrbegleitheizung an der Außenseite geführt. Die Befestigung erfolgt mittels Klebebandes oder Kabelbinder, im Abstand von ca. 30 cm. An Guss- und Kunststoffleitungen wird die Rohrbegleitheizung mit Aluminiumklebeband ganzflächig der Länge nach überklebt, um eine bessere Wärmeverteilung zu erzielen. Das Zubehörmaterial für die Rohrbegleitheizung muss halogen- und weichmacherfrei sein.
Bei der Verlegung der Rohrbegleitheizungist besonders auf trocknem, fett- und staubfreiem Untergrund zu achten. Bei der Verlegung der Rohrbegleitheizung auf Asphalt, Bitumen, Teerpappe und dergleichen, sind Heizbänder mit einem speziellen Fluorpolymer-Außenmantel zu verwenden.
Nach der Montage der Rohrbegleitheizungwerden die Rohre gedämmt und im Abstand von ca. 5 bis 7 m mit einem Kennzeichnungsaufkleber versehen. Bei Verkleidung mit Blechmäntel ist die Anschlussleitung bzw. die Rohrbegleitheizung mit einer Isolierdurchführung vor mechanischer Belastung zu schützen. In Stallungen ist ein Verbissschutz erforderlich.
Auf die entsprechende Temperaturbeständigkeit der selbstlimitierenden Heizbänder vor allem beim Einsatz an Heizungsrohren, dampfgespülte Anlagen usw. bei Öltanks oder Ölleitungen sowie in Ex-Bereiche oder der Einsatz an Sprinkleranlangen ist besonders zu achten. Auf die entsprechende Dimensionierung der Wärmedämmung ist zu achten.
Selbstregulierende Rohrbegleitheizung
Temperaturabhängig schaltendes Heizkabel mit Thermostat das bei Bedarf sich selbständig ein- und ausschaltet.
Die ELKUME Heizkabel mit Thermostat sind ideal geeignet für alle Arten von Wasserleitungen in Haus und Garten, die möglicherweise durch Frost beschädigt oder blockiert werden könnten. Zum einen sind die Zuleitungen für Außenwasserhähne, Brunnen oder Swimmingpools, aber vergessen Sie nicht Abflüsse von Klimaanlagen, Wäschetrocknern oder Überlaufleitungen von Heizungsanlagen. Sie alle sollten mit einem Heizkabel mit Thermostat geschützt werden. Frostschäden führen schnell zu unangenehmen Folgeschäden, durch in die Bausubstanz eindringendes Wasser und somit zu hohen Reparaturkosten. Selbstregulierend und wartungsfrei – Heizkabel mit Thermostat
Die ELKUME-Heizkabel mit Thermostat sind so konstruiert, dass sie automatisch eingeschaltet werden, wenn die Temperatur am Thermostat unter +5°C absinkt. Das heißt, Sie müssen sich um nichts kümmern, egal ob plötzliche Kälteeinbrüche oder einfach nur Abwesenheit, z.B. in Ferienhäusern und Geräteschuppen. Steigt die Temperatur am Temperaturfühler auf +15°C, schaltet das Heizkabel mit Thermostat wieder ab. Da die ELKUME -Heizkabel mit Thermostat, haben keine anfällige Verbindungsstelle mehr, wie herkömmliche Heizkabel. Zudem sind sie zu 100% wasserdicht von Anfang bis Ende. Energiesparend durch bedarfsgerechte Regulierung Durch die selbständige Regulierung nach Bedarf, sind die Heizkabel mit Thermostat energiesparend und effizient, vor allem gegenüber dauerhaft betriebenen Heizkabeln. Durch eine zusätzliche Isolierung der Rohrleitungen mit einer handelsüblichen Dämmung von 20 mm, wie sie in jedem Baumarkt erhältlich ist, kann die Effizienz gesteigert und die Betriebskosten noch weiter gesenkt werden.
Montage Selbstregulierende Rohrbegleitheizung

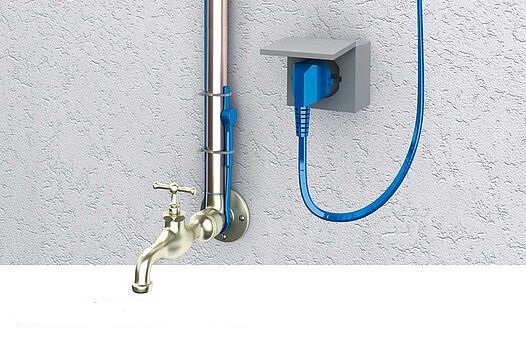

Einfache Montage Die Heizkabel mit Thermostat werden einfach locker um die Rohrleitungen gewickelt und mit Alu-Klebeband oder Kabelbindern locker fixiert. Der Temperaturfühler kommt dabei an die möglichst kälteste Stelle, also den Bereich, der am weitesten, z.B. von einer Hauswand entfernt ist oder am ehesten Wind und Wetter ausgesetzt ist.
Regelung Rohrbegleitheizung Für den wirtschaftlichen Betrieb von Rohrbegleitheizungen ist eine automatische Regelung erforderlich. Die automatische Regelung besteht üblicherweise aus einem Universaltemperaturregler mit Rohranlegefühler. Der Fühler ist an der Stelle der Rohrleitung mit dem höchsten Wärmebedarf (Rohrdurchmesser, Wind- und Kälteeinfluss) und gegenüber dem Heizband zu montieren.
Universaltemperaturregler UTR-60 in Feuchtraumausführung IP65, zur Erfassung der Temperatur an Rohrleitungen, 230 V, 16 (4) A, Einstellbereich 0...60°C, einschl. Fühler (1 kOhm) mit 4,00 m Leitung (PVC)

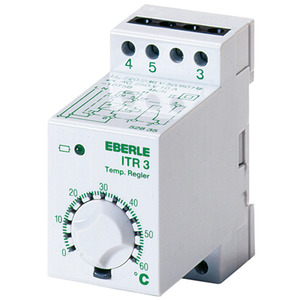

Universaltemperaturregler für Verteilereinbau (2 TE), zur Erfassung der Temperatur an Rohrleitungen, 230 V, 10 (4) A, Einstellbereich 0...40°C, einschl. Fühler (1 kOhm) mit 4,00 m Leitung (PVC)
Universaltemperaturregler AC1-27 für Verteilereinbau (4 TE), mit Digitalanzeige und Alarmkontakt, zur Erfassung der Temperatur an Rohrleitungen, 230 V, 2 x 16 (4) A (Wechslerkontakt), einschl. Fühler (PTC) mit 2,00 m Leitung, Einsatzbereich -50...+150°C
Universaltemperaturregler AC1-27/W in Feuchtraumausführung IP55, mit Digitalanzeige und Alarmkontakt, zur Erfassung der Temperatur an Rohrleitungen, 230 V, 2 x 16 (4) A (Wechslerkontakt), einschl. Fühler (PTC) mit 2,00 m Leitung, Einsatzbereich -50...+150°C
Universaltemperaturregler FTR-E 3121 ohne Fühler, in Feuchtraumausführung IP65, zur Erfassung der Umgebungstemperatur, 230 V, 16 (4) A, Einstellbereich -20…+30°C
Anschlusstechnik für Rohrbegleitheizungen
Heizbandanschluss und Endabschluss, einschließlich einer entsprechend langen Anschlussleitung, 230 V, wasserdicht, zur Montage unter der Isolierung.
Heizband-Y-Abzweig für 3 Heizbänder einschließlich der erforderlichen Endabschlüsse, 230 V, wasserdicht, zur Montage unter der Isolierung. Der Abzweig ist 50 cm vor der Abzweigung zu planen.
Heizband-Y-Abzweig für 2 Heizbänder und 1 entsprechend lange Anschlussleitung, einschließlich der erforderlichen Endabschlüsse, 230 V, wasserdicht, zur Montage unter der Isolierung. Der Abzweig ist 50 cm vor der Abzweigung zu planen.
Schnell-Verbindungstechnik zur Montage vor Ort, 230 V, IP66, aus Polyamid, temperaturbeständig von -25°C bis +60°C (dauernd).
Gelanschlusstechnik zur Montage vor Ort, 230 V, IP68, temperaturbeständig von -25°C bis +60°C (dauernd).
Zubehör für Rohrbegleitheizungen
Befestigungswinkel gedreht für Anschlussgehäuse und Gelanschlusstechnikzur Montage an der Rohrleitung.
Isolierdurchführung für Heizbänder oder nschlussleitungen bei Rohrleitungen mit lechmantelverkleidungen.
Kennzeichnungsaufkleber „Achtung elektrisch beheizt“ für Begleitheizungen.
